PETRA

3D 모델링의 제도적, 기술적 한계를 극복한 4D/5D BIM Solution

4D/5D BIM 통합관리시스템 특장점

• 3D기반의 미작성 객체 물량산출 미작성 마감객체 물량산출 자동화(전체물량의 약 95% 이상 산출 자동화)
• 정보연계의 자동화 설계변경정보의 실시간 반영에 따른 현장적용 가능
• 3D모델 검색속도 개선 3D 객체 호출 알고리즘을 적용하여 대규모 공사에 빠른 검색속도 보장
• 시스템의 유연성 확보 - 국제표준데이터 포맷(IFC) 수용
  - 솔루션 내에서 속성정보의 편집 가능
• 고객맞춤형 서비스 제공 솔루션의 모듈화로 고객별 커스터 마이징 서비스 제공가능

주요 기능

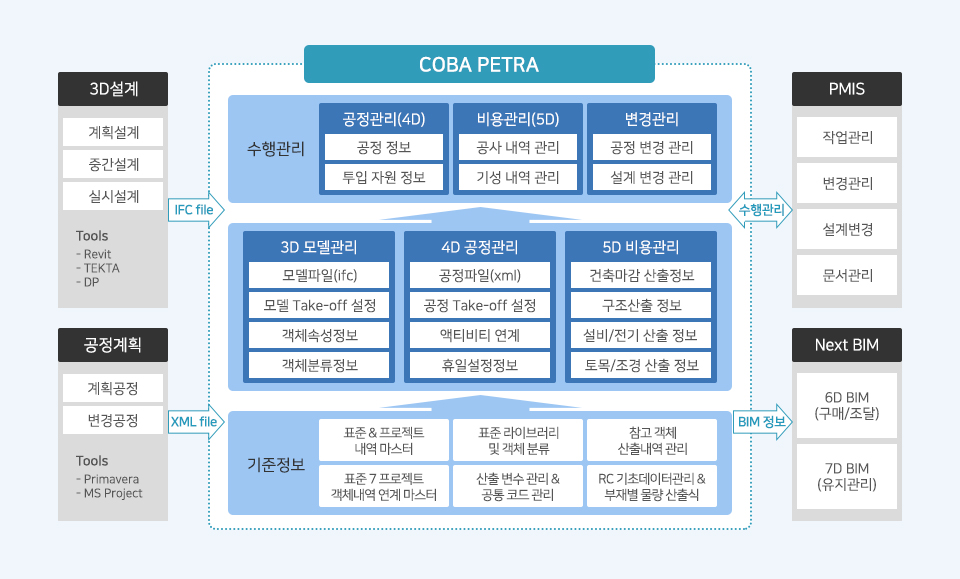

PETRA는 기준정보 관리, 3D 모델관리, 4D 공정관리, 5D 비용 관리, 수행관리 등 5개의 모듈로 구성되며, 기간 시스템인 PMIS 및 next BIM과 연동 가능

• 3D 설계

  1. 계획설계
  2. 중간설계
  3. 실시설계

  • Tools
    • Revit
    • TEKTA
    • DP

  IFC file→

  공정계획

  1. 계획공정
  2. 변경공정

  • Tools
    • Primavera
    • MS Project

  XML file→

• COBA PETRA

  • 수행관리

    공정관리(4D)

    • 공정정보
    • 투입 자원 정보

    비용관리(5D)

    • 공사 내역 관리
    • 기성 내역 관리

    변경관리

    • 공정 변경 관리
    • 설계 변경 관리

  • 3D 모델관리

    • 모델파일(ifc)
    • 모델 Take-off 설정
    • 객체속성정보
    • 객체분류정보

    4D 공정관리

    • 공정파일(xml)
    • 공정 Take-off 설정
    • 액티비티 연계
    • 휴일설정정보

    5D 비용관리

    • 건축마감산출정보
    • 구조산출 정보
    • 설비/전기 산출 정보
    • 토목/조경 산출 정보

  • 기준정보
    • 표준 & 프로젝트 내역 마스터
    • 표준 라이브러리 및 객체 분류
    • 참조 객체 산출내역 관리
    • 표준 7 프로젝트 객체내역 연계 마스터
    • 산출 변수 관리 & 공통 코드 관리
    • RC 기초데이터관리 & 부재별 물량 산출식

• 수행관리↔

  PMIS

  1. 작업관리
  2. 변경관리
  3. 설계변경
  4. 문서관리

  BIM 정보→

  Next BIM

  1. 6D BIM(구매/조달)
  2. 7D BIM(유지관리)
